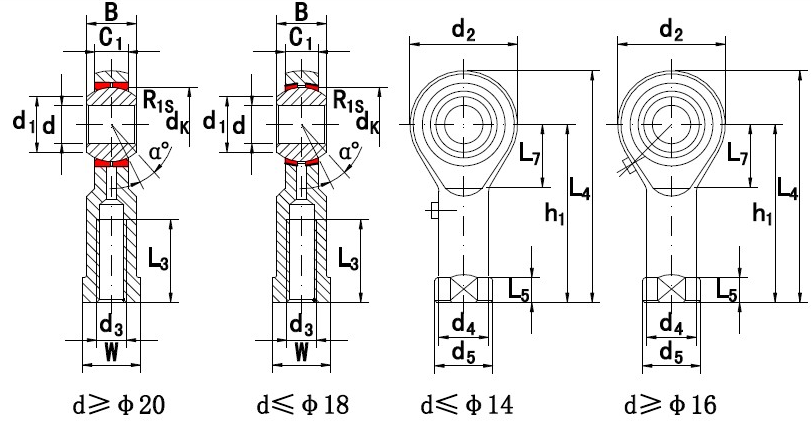

DimensionsLoad ratings | ||
d | 16 | mm |
d1 | 19.4 | mm |
d2 | 40 | mm |
d3 | M16x1.5 | 6H |
B | 21 | mm |
C1 | 15 | mm |
L3 | 28 | min |
W | 22 | mm |
h1 | 64 | mm |
L4 | 84 | mm |
L5 | 8 | mm |
d4 | 22 | mm |
d5 | 27 | mm |
dk | 28.575 | mm |
a | 15 | ≈ |
Cr | 21.6 | kn |
Cor | 28.5 | kn |
Mass | 0.22 | kg |
