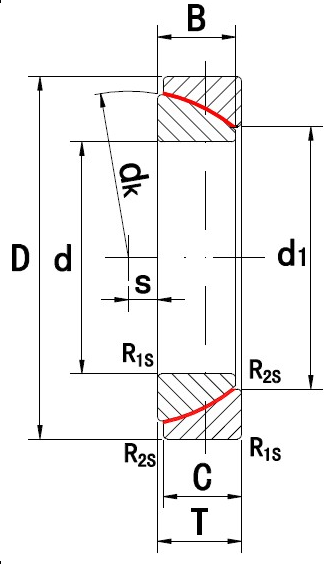

d | 65 mm | Tolerance: 0/-0,015 |
D | 100 mm | Tolerance: 0/-0,018 |
T | 23 mm | Tolerance: +/-0,25 |
B | 22 mm | Tolerance: 0/-0,3 |
C | 22 mm | Tolerance: 0/-0,3 |
D1 | 75,6 mm | |
Da min | 84 mm | |
Db min | 93 mm | |
da max | 74,4 mm | |
db max | 83 mm | |
dK | 92 mm | |
r1s min | 1,5 mm | Chamfer dimension |
r2s min | 0,6 mm | Chamfer dimension |
s | 5 mm | |
α | 1,3 ° | |
m | 0,77 kg | Mass |
Cr | 520000 N | Basic dynamic load rating, radial |
C0r | 867000 N | Basic static load rating, radial |
