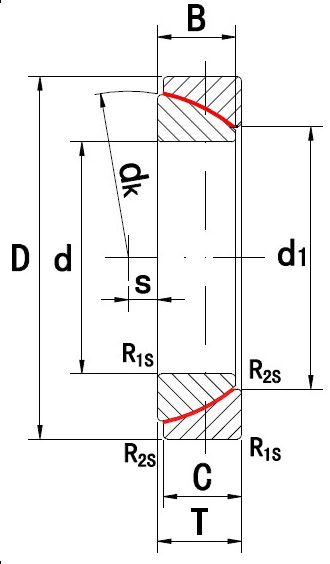

d | 150 mm | Tolerance: 0/-0,025 |
D | 225 mm | Tolerance: 0/-0,03 |
T | 48 mm | Tolerance: +/-0,35 |
B | 45 mm | Tolerance: 0/-0,5 |
C | 45 mm | Tolerance: 0/-0,5 |
D1 | 170,9 mm | |
Da min | 184 mm | |
Db min | 216 mm | |
da max | 167,1 mm | |
db max | 194 mm | |
dK | 213 mm | |
r1s min | 3 mm | Chamfer dimension |
r2s min | 1 mm | Chamfer dimension |
s | 21 mm | |
α | 1,7 ° | |
m | 7,8 kg | Mass |
Cr | 2300000 N | Basic dynamic load rating, radial |
C0r | 3830000 N | Basic static load rating, radial |
