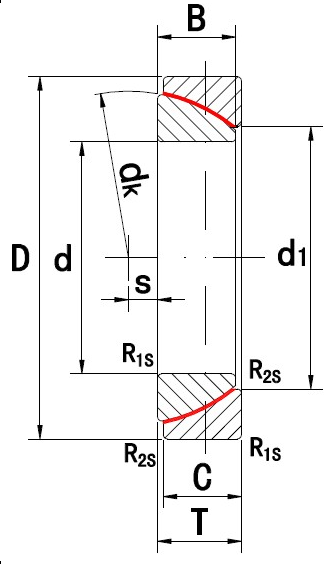

d | 140 mm | Tolerance: 0/-0,025 |
D | 210 mm | Tolerance: 0/-0,03 |
T | 45 mm | Tolerance: +/-0,35 |
B | 42 mm | Tolerance: 0/-0,5 |
C | 42 mm | Tolerance: 0/-0,5 |
D1 | 160,6 mm | |
Da min | 171 mm | |
Db min | 202 mm | |
da max | 156,9 mm | |
db max | 184 mm | |
dK | 200 mm | |
r1s min | 2,5 mm | Chamfer dimension |
r2s min | 0,6 mm | Chamfer dimension |
s | 20 mm | |
α | 1,8 ° | |
m | 6,4 kg | Mass |
Cr | 1990000 N | Basic dynamic load rating, radial |
C0r | 3320000 N | Basic static load rating, radial |
